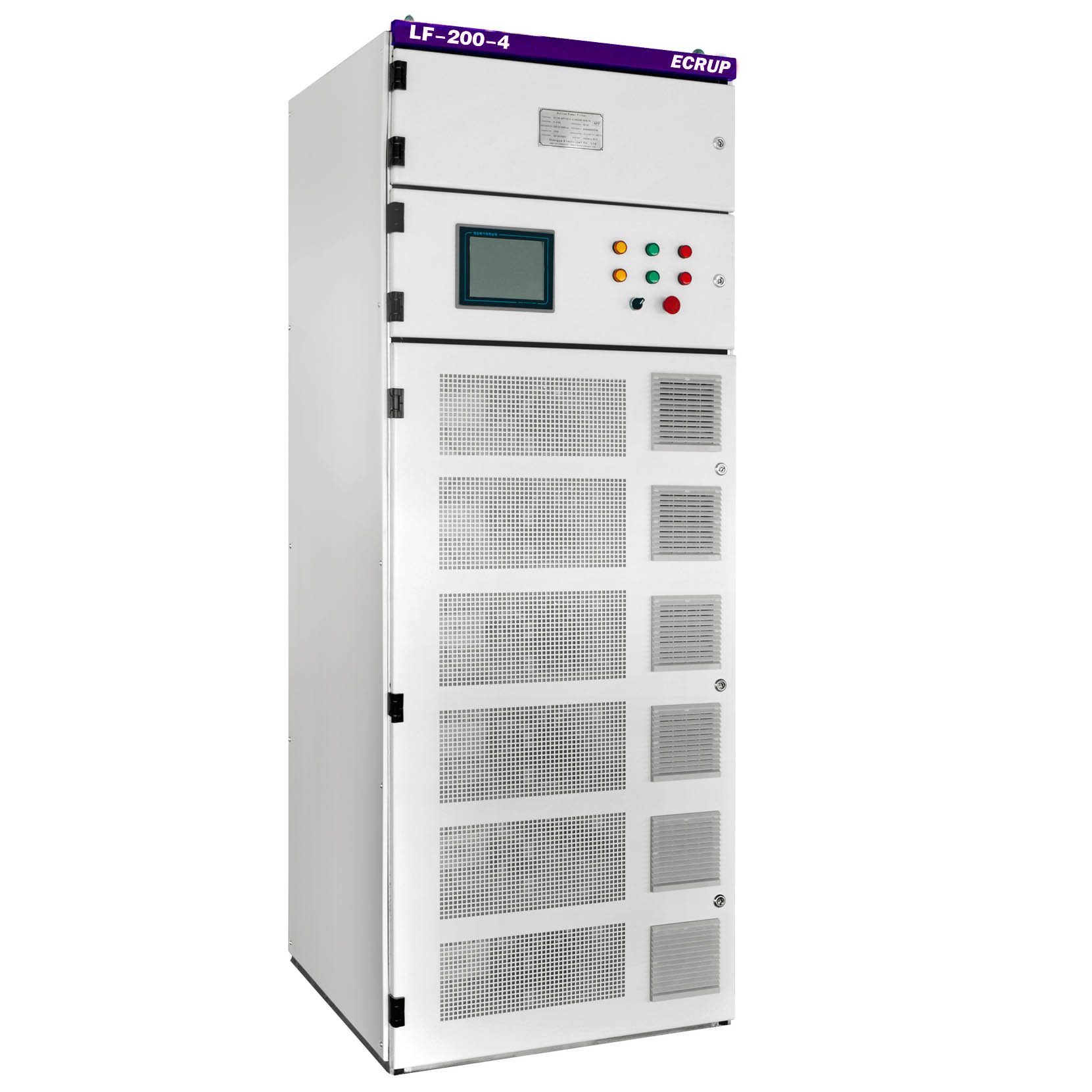

低压有源滤波器
低压有源滤波器.

低压有源滤波器.

  • 产品介绍
  • 技术参数
  • 产品型选
  • 资料下载

采用并联方式(电流型),通过现代电力电子技术和基于高速DSP器件的数字信号处理技术, 研制而成的新型电力谐波治理设备。

通过实时监测负载电流将模拟电流信号通过高精度、高性能A/D转换为数字信号,并送入高速数字信号处理器(DSP)对数字信号进行处理,将负载电流中谐波分离出来 ,形成指令信号,并以脉宽调制(PWM)信号形式向变流器(补偿电流发生电路)送出驱动指令,变流器对正向谐波电流进行吸收,并将吸收能量向直流侧高压电容器充电,再将该部分能量发出与负向谐波相位相反的 波形对负向谐波进行抵销。


技术特点

● 实时跟随、动态补偿
       采用基于瞬时无功功率理论的谐波电流检测技术,实时检测谐波电流;通过瞬时电流跟踪控制,实现谐波电流动态补偿,自动跟踪电网谐波变化,具有高度可控性和快速响应性。
● 补偿方式灵活
       一机多能,不仅能治理谐波,而且能补偿无功,提高功率因数;既可对单个谐波源独立补偿,也可对多个谐波源集中补偿;治理谐波时还可实现对指定次谐波进行治理;可作为谐波源使用。
● DSP智能监控
       DSP高速检测和运算,确保谐波检测和补偿控制精准有效;兼具智能监控功能,装置操控灵活,运行参数、工作状态一目了然;故障自动诊断;具备远程通讯接口,可通过PC机实时监控。
● 先进的功率变换设计
       采用最新的IGBT高频开关器件,主电路拓扑为三相桥式全控PWM变流器,具有体积小,效率高、高可靠性的特点。先进的多重化技术实现整机容量的扩展。
● 标准的模块化设计
       功率电路和控制电路采用模块结构,在实现标准化生产的同时提高了使用中的可靠性和可维修性。


建议应用有源滤波器的场合
●  谐波严重(>50%),只能用调谐式无源滤波器或有源滤波器来治理谐波
●  背景谐波大,调谐式滤波器有谐振或过载危险
●  功率因素高,调谐式滤波器会过补偿,无功补偿自动投切装置无法投入 例如变频器
●  高次谐波严重,对滤波效果要求高
●  还要安装新的谐波源,需要扩容
●  中性线消谐(3次谐波)—4线有源滤波器
●  快速分相无功补偿,晶闸管投切速度无法满足要求


技术参数

工作电压

380V/690V ±20%  50/60Hz

补偿电流

25A~300A

滤波效果

THDI5%

响应时间

2~60次全部或选定次数的谐波

过载保护

20ms

开关频率

输出电流限流于100%

显示操作界面

20KHz

指示灯

多行汉字界面

信号输出

运行、报警、故障

远程监控

继电器输出

安装方式

RS485

运行环境温度

单机运行或不多于10台并联运行

存储温度

0~40

相对湿度

-40~65

海拔高度

1000m

防护等级

IP20(或根据客户需要)


型号说明:

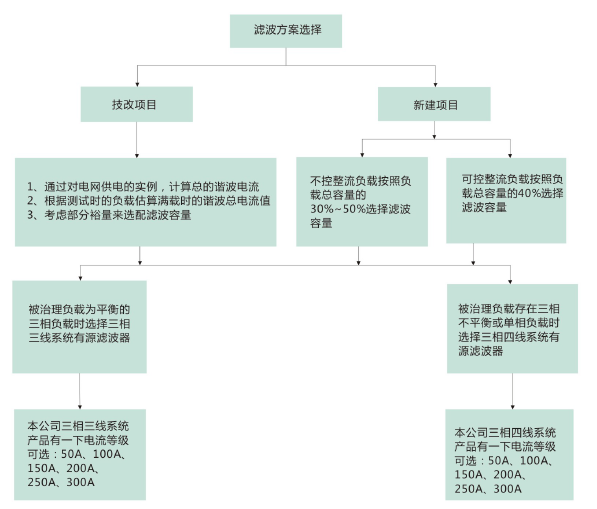

选型指南:
